JIS B2311 Steel Elbow

Product attributes :

JIS B2311 Steel Elbow

Brand: RM

Size: DN15-DN1200

Material: Carbon Steel / Stainless Steel

Type: Shapes of 45° elbows, 90° elbows, 180° elbows and caps

Our JIS B2311 steel elbows are produced in compliance with Japanese standards, ensuring durability, precision, and reliable performance in piping systems.

We manufacture JIS B2311 elbows in carbon steel and stainless steel, offering excellent corrosion resistance and strength for industrial and marine use.

Share To:

Inquiry Now Add To Inquiry Basket

Product Details
Online Message
Related Products

Product Details

false

Unit:mm

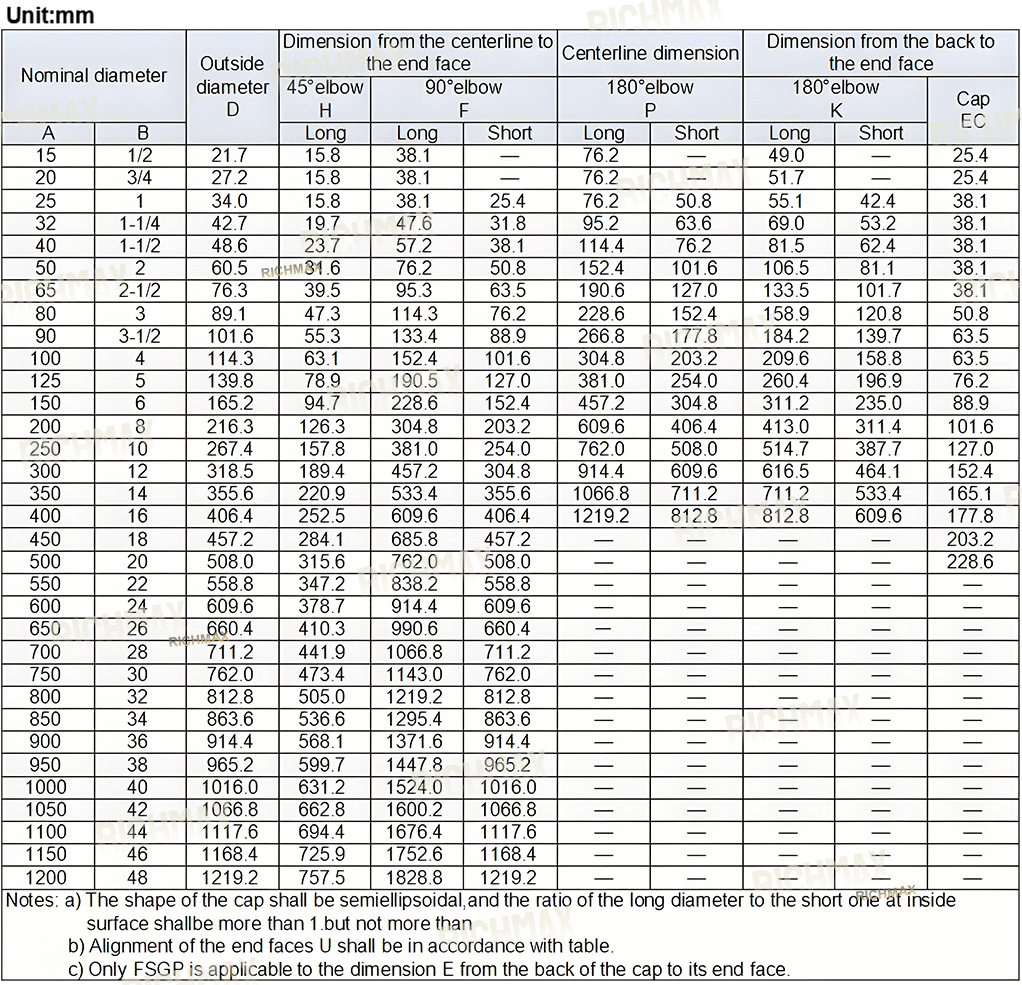

Nominal diameter		Outside diameter D	Dimension from the centerline to the end face			Centerline dimension		Dimension from the back to the end face
Nominal diameter			45°elbow H	90°elbow F		180°elbow P		180°elbow K		Cap EC)
A	B		Long	Long	Short	Long	Short	Long	Short	Cap EC)
15	1/2	21.7	15.8	38.1	一	76.2	一	49.0	一	25.4
20	3/4	27.2	15.8	38.1	一	76.2	一	51.7	一	25.4
25	1	34.0	15.8	38.1	25.4	76.2	50.8	55.1	42.4	38.1
32	1-1/4	42.7	19.7	47.6	31.8	95.2	63.6	69.0	53.2	38.1
40	1-1/2	48.6	23.7	57.2	38.1	114.4	76.2	81.5	62.4	38.1
50	2	60.5	31.6	76.2	50.8	152.4	101.6	106.5	81.1	38.1
65	2-1/2	76.3	39.5	95.3	63.5	190.6	127.0	133.5	101.7	38.1
80	3	89.1	47.3	114.3	76.2	228.6	152.4	158.9	120.8	50.8
90	3-1/2	101.6	55.3	133.4	88.9	266.8	177.8	184.2	139.7	63.5
100	4	114.3	63.1	152.4	101.6	304.8	203.2	209.6	158.8	63.5
125	5	139.8	78.9	190.5	127.0	381.0	254.0	260.4	196.9	76.2
150	6	165.2	94.7	228.6	152.4	457.2	304.8	311.2	235.0	88.9
200	8	216.3	126.3	304.8	203.2	609.6	406.4	413.0	311.4	101.6
250	10	267.4	157.8	381.0	254.0	762.0	508.0	514.7	387.7	127.0
300	12	318.5	189.4	457.2	304.8	914.4	609.6	616.5	464.1	152.4
350	14	355.6	220.9	533.4	355.6	1066.8	711.2	711.2	533.4	165.1
400	16	406.4	252.5	609.6	406.4	1219.2	812.8	812.8	609.6	177.8
450	18	457.2	284.1	685.8	457.2	一	一	一	一	203.2
500	20	508.0	315.6	762.0	508.0	一	一	一	一	228.6
550	22	558.8	347.2	838.2	558.8	一	一	一	一	一
600	24	609.6	378.7	914.4	609.6	一	一	一	一	一
650	26	660.4	410.3	990.6	660.4	一	一	一	一	一
700	28	711.2	441.9	1066.8	711.2	一	一	一	一	一
750	30	762.0	473.4	1143.0	762.0	一	一	一	一	一
800	32	812.8	505.0	1219.2	812.8	一	一	一	一	一
850	34	863.6	536.6	1295.4	863.6	一	一	一	一	一
900	36	914.4	568.1	1371.6	914.4
950	38	965.2	599.7	1447.8	965.2
1000	40	1016.0	631.2	1524.0	1016.0	一	一	一	一	一
1050	42	1066.8	662.8	1600.2	1066.8	一	一	一	一	一
1100	44	1117.6	694.4	1676.4	1117.6	一	一	一	一	一
1150	46	1168.4	725.9	1752.6	1168.4	一	一	一	一	一
1200	48	1219.2	757.5	1828.8	1219.2	一	一	一	一	一

Notes: a) The shape of the cap shall be semiellipsoidal,and the ratio of the long diameter to the short one at inside surface shallbe more than 1,but not more than 2.

b) Alignment of the end faces U shall be in accordance with table.

c) Only FSGP is applicable to the dimension E from the back of the cap to its end face.
